1.先聊聊基于模型的设计
可以先看看知乎这篇文章《基于模型设计——电力电子的利器》
最开始我们做小的系统,自己想怎么码就怎么码,想怎么命名就怎么命名,因为系统小,不管怎么折腾复杂度都可控,但是随着代码量的增加,我们开始切分函数,然后切分模块,(参见ch1),这时候我们开始考虑模块化设计,考虑模块的封装与耦合,尽量高内聚低耦合,随着系统复杂度进一步增加,我们开始几个人协同开发,考虑分层,考虑应用层,系统层,驱动层,数据服务是不是要独立出来,通讯是不是要单独出来,是裸跑,RTOS还是Linux,接口如何划分和设计,这时候就开始系统级地去进行软件设计,实现尽可能正交的系统,减少冗余代码。随着系统进一步复杂,代码量和复杂度都在不断攀升,这时候又有什么应对措施呢??
还有一个问题,我们始终避免不了,就是嵌入式系统的测试与验证,如果按照瀑布模型走的话,等所有代码都完成了,再进行验证测试的话,如果一旦出现问题,再返工重新设计,那不拖延项目才怪呢,所以我们尽可能的将验证测试提前,越早期发现错误,那风险也就越低。于是尝试喷泉模型,在每一个阶段都能进行验证测试,但是嵌入式系统软件和一般软件系统不太一样,因为要与实物配合才能进行测试验证。往往硬件还没出来,我们都无法进行软件的调试测试,然后整个项目就卡在这里,有没有什么好的解决方案呢?
其实,嵌入式系统里,有一部分是纯逻辑与控制算法,这是系统的核心,大量的精力应该放在这里,但是实际中我们更多的时间被硬件接口,驱动,RTOS所累,最后对控制模型反而有点心有余而力不足。那是不是有让我们更专注于模型设计与控制算法的设计方法呢,以此提高我们的工作效率,更专注于核心。
正是基于以上几点,MBD(Model Based Design-基于模型的设计)闪亮登场,于是Matlab/Simulink进入了我们的工具箱,不过这里面分三种玩法:
土鳖的玩法:Simulink搭建模型与算法,验证测试通过后,然后再徒手实现C代码
折中的玩法:利用mexfunction写C的控制算法,Simulink模型配合mex构建的控制算法,仿真验证
高级的玩法:Simulink搭建模型与算法,验证测试通过后,自动生成C代码(高级是高级,但是生成的代码没法看)
考虑到代码的移植以及可读性,我们采用的是折中玩法,下面我以智能车的图像处理来简单介绍一下。
最低效率的方式(比土鳖还土鳖)
徒手写图像处理的C代码下载到车里,放到赛道上跑两圈,如果好了一把成,但如果出了问题,只能抱着笔记本,连着J-Link调试,趴在那里,一点点查找程序错误,这中间哪怕一个很小的bug问题,都会消耗极大的体力和脑力,因为不受控的因素太多了。
改进版的方式(土鳖玩法)
先大量采集赛道图片,覆盖90%以上路况的情况,然后在Matlab里对这些图片进行处理,实现图像处理算法,等验证通过后,再把Matlab徒手翻译为C代码,然后上赛道测试,依然会出现部分bug,但是80%的低级的原则性的bug在Matlab验证阶段已经被消灭了。
目前要做的方式(折中玩法)
在改进版中,matlab中验证的是matlab代码,车上跑的是C代码,由于这中间存在人工转化的过程,意味着依然可能会引入未知的错误。为何不直接在matlab里直接验证我的C代码呢?对了,这就是交叉编译,在matlab里直接调用C语言,OK,这样就能保证最终车里跑的代码,是在matlab里最终验证通过的了,Yeah。下面我们就跟着老司机一起开车喽。
2**.交叉编译环境搭建**
Matlab 的软件版本推荐2011a(我比较钟爱老版本,哈哈,因为占地小)
C&C++编译器,推荐VS2010
第一步,先装好Matlab 2011a和VS2010(大家度娘解决吧)。
第二步,在Matlab下配置C&C++交叉编译器。

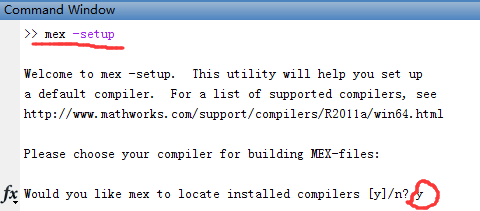

1.在matlab的工作台中输入mex–setup命令(mex就是matlab支持交叉编译的工具)
2.回车后,会输出一段话,最后是“Would you like mex to locate installed compilers[y]/n”是问你确定要为mex配置编译器?请输入y表示确定。

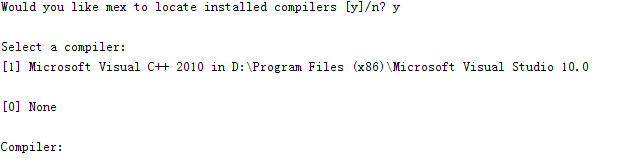

3.此时,会显示matlab搜索到已经安装好的VS2010,你要在Compiler:后面输入相应的选择序号1,回车.

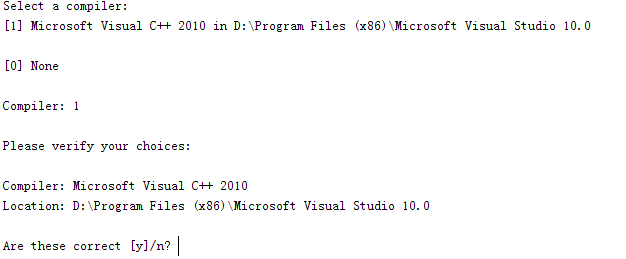

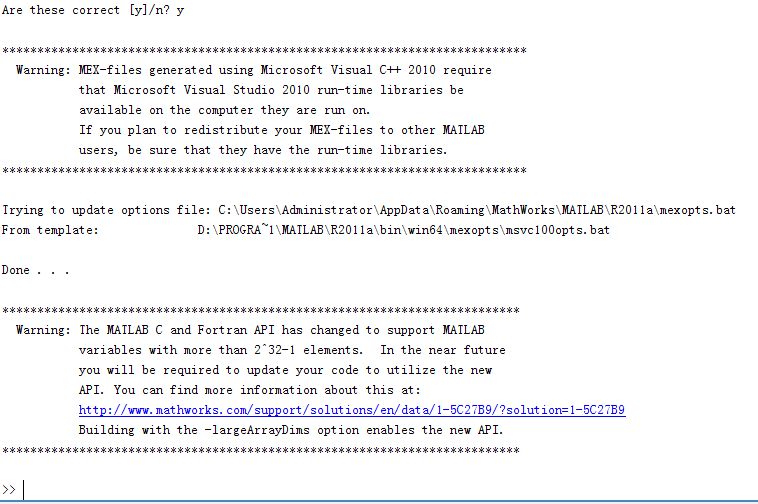

4.在上图里,显示了你配置的编译器,最后需要输入y确认此配置,这样就OK了。
比如我们实现最简单的y=a+b这样一个加法操作。
用matlab的函数function如何做呢?看下面:
function y=add(a,b) y=a+b;

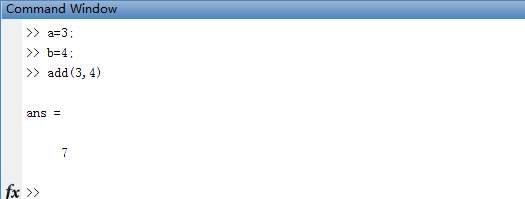

将上面的代码保存为add.m,这样在matlab的工作台就可以调用这个函数了,比如:
那这样一个简单的加法,我用C语言怎么实现呢?也很简单
double add(double a, double b) { return a+b; }
既然我实现了C语言函数,那在matlab里怎么样调用这个C函数呢?这时候,我们前面配置好的mex交叉编译工具就上场了。
看下面这段代码,看不懂没关系,后面会一一解释的。
void mexFunction ( int nlhs, mxArray *plhs[], int nrhs, const mxArray *prhs[] ) { double *Y; double A, B; //输入接口绑定 A = *(mxGetPr(prhs[0])); B = *(mxGetPr(prhs[1])); //输出接口绑定 plhs[0] = mxCreateDoubleMatrix(1, 1, mxREAL); Y = mxGetPr(plhs[0]); //做你该做的事 *Y = add(A, B); }

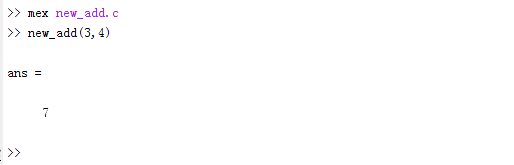

将上面的这段代码,创建为了new_add.c,然后在工作台上输入mex new_add.c命令,编译无错,就可以使用了。
我们到底做了什么?其实,你只是把这个函数需要的两个参数a和b从matlab倒腾到C语言里面,进行了相应运算之后,再把输出结果从C语言里面倒腾到Matlab里而已。
不要怕麻烦,为了不熬夜调车,为了不做码农,刚开始势必会麻烦一点,等熟练了就好了,等你的代码到2000行或者更多的时候,你依然可以有时间优哉游哉地玩耍。
其实Matlab的大侠们,已经给这个倒腾过程,建立了一个专门的接口函数叫mexFunction,这个函数有四个参数分别为:
int nlhs 输出变量个数 mxArray *plhs[] 输出变量指针数组 int nrhs 输入变量个数 const mxArray *prhs[] 输入变量的指针数组
比如看我们上面的例子,当我调用new_add(3,4)时,
int nlhs 输出变量个数为1 mxArray *plhs[] 输出变量指针数组,plhs[0]对应求和结果y的变量地址 int nrhs 输入变量个数为2 const mxArray *prhs[] 输入变量的指针数组有两个,prhs[0]为参数a=3对应的地址,prhs[1]为参数b=4对应的地址。 //接下来就是把输入的两个参数读取到C变量里暂存,mxGetPr是获取数组地址,*就是获取地址里的内容。 //输入接口绑定 A = *(mxGetPr(prhs[0])); B = *(mxGetPr(prhs[1])); //再下面是输出接口的绑定,输出未分配存储空间,所以必须先申请存储空间,用mxCreateDoubleMatrix,然后用C指针变量指向这个地址。 //输出接口绑定 plhs[0] = mxCreateDoubleMatrix(1, 1, mxREAL); Y = mxGetPr(plhs[0]); //然后就是你要做的操作,调用add,实现加操作 *Y = add(A, B);
有几点注意事项:
matlab默认数据类型为double,如果你直接调用的接口数据的话,你的C语言声明的类型必须与之对应,否则Matlab会挂掉。
像我们图像一般都是0-255单字节的灰度或者二值化图,那应该怎么办呢?你要在matlab下将二维数组转化为uint8类型,然后再传给mexFunction接口,同时C语言中,一定要用uint8*类型的指针去操作。
Matlab中矩阵的排列与C语言中的排列不太一样,这一点也要注意,matlab的存储是按照列来顺序存储,不是C语言中的按照行顺序存储,如图6所示。
C的数组起始是0,matlab的话是1,这点一定要注意。
交叉编译不好的地方,就是不能进行单步调试,那出了问题,怎么办呢?用mexPrintf函数,与你用C里面的printf一样。
图6.Matlab矩阵顺序图
这里附上源代码
#include "mex.h" double add(double a,double b) { return (a+b); } void mexFunction ( int nlhs, mxArray *plhs[], int nrhs, const mxArray *prhs[] ) { double *Y; double A, B; A = *(mxGetPr(prhs[0])); B = *(mxGetPr(prhs[1])); plhs[0] = mxCreateDoubleMatrix(1, 1, mxREAL); Y = mxGetPr(plhs[0]); *Y = add(A, B); }
3.智能车比赛图像处理

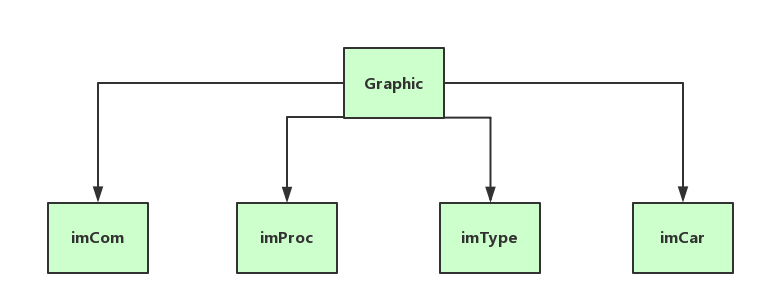

图像处理模块的结构图如图7所示,其中图像处理部分主要是imProc完成,与Matlab的mex接口由imCar完成。
图7.图像处理模块结构图
整个图像处理模块imProc的内部结构如图8所示,输入信号为图像数据Image_Data(用于寻找中线),Speed和寻找到的中线接合起来用于计算方向偏差,之所以要跟速度相关,因为车速快了的话,需要用更远的图像信息去计算方向偏差,加大提前量,近了则用更近的图像数据去计算,最终计算的中线偏差有三个值:
gDir_Near:近距离方向偏差,暂时未使用
gDir_Mid:中距离方向偏差,主要用于转向PD控制
gDir_Far:远距离方向偏差,主要用于识别入弯和出弯,提前进行加减速控制

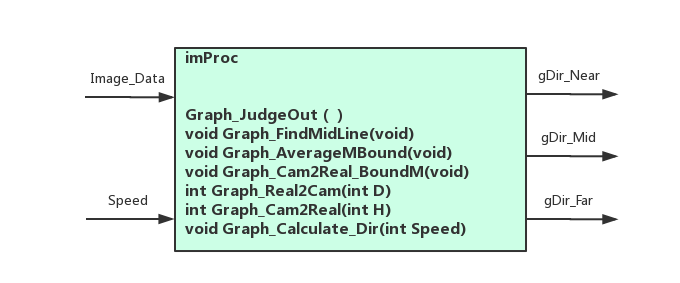

图8.imProc模块图
整个代码实现了一个基本的寻线处理和计算中线偏差的思路,具体过程如下:
判断有没有出界,如果出界,则不做处理,保持原来的方向偏差不变,否则开始寻找新的中线
逐行扫,先寻找中间位置,然后向左右寻找左右边界
根据左右边界计算左右边界的斜率变化,然后递推得到最终的左右边界值
根据左右边界,计算中线
将中线做均值滤波
滤波后的中线,映射到实际的物理坐标上(单位为cm)
根据速度,计算三个中线偏差值
imProc的几个函数的功能:
int Graph_JudgeOut(void):判断是否出界
void Graph_FindMidLine(void):寻找中线
void Graph_AverageMBound(void):均值滤波函数
void Graph_Cam2Real_BoundM(void):将中线映射到真是物理坐标
int Graph_Real2Cam(int D):将真实距离映射到图像位置
int Graph_Cam2Real(int H):将图像位置映射到真实距离
void Graph_Calculate_Dir(int Speed):计算方向偏差
图像处理好之后,下一步就是实现Matlab结合C编程的接口imCar,代码如下,
#include "mex.h" #include "imProc.h" #include "imType.h" imUINT8 Image_Data[CAMERA_H][CAMERA_W]; extern imUINT8 Image_DataF[CAMERA_H][CAMERA_W]; extern imINT32 gDir_Near; extern imINT32 gDir_Mid; extern imINT32 gDir_Far; extern imINT16 HBoundL[CAMERA_H]; extern imINT16 HBoundR[CAMERA_H]; extern imINT16 HBoundM[CAMERA_H]; extern imINT16 HBoundM_F[CAMERA_H]; extern imINT16 HBoundM_REAL[CAM_MAX_LENGTH_CM+1]; void mexFunction ( int nlhs, mxArray *plhs[], int nrhs, const mxArray *prhs[] ) { imUINT8 *imIn; imUINT8 *imOut; int H,W; imINT16 *bound; imINT32 *dir; imINT32 CarSpeed; imIn=mxGetPr(prhs[0]); for(H=0;H<CAMERA_H;H++) { for(W=0;W<CAMERA_W;W++) { Image_Data[H][W]=imIn[H*CAMERA_W+W]; //mexPrintf("%d ",Image_Data[H][W]); } } CarSpeed = *mxGetPr(prhs[1]); ControlParam_Init(); Graph_FindMidLine(); Graph_Calculate_Dir(CarSpeed); plhs[0]=mxCreateNumericMatrix(CAMERA_H,1,mxINT16_CLASS,mxREAL); plhs[1]=mxCreateNumericMatrix(CAMERA_H,1,mxINT16_CLASS,mxREAL); plhs[2]=mxCreateNumericMatrix(CAMERA_H,1,mxINT16_CLASS,mxREAL); plhs[3]=mxCreateNumericMatrix(3,1,mxINT32_CLASS,mxREAL); plhs[4]=mxCreateNumericMatrix(CAMERA_W,CAMERA_H,mxUINT8_CLASS,mxREAL); plhs[5]=mxCreateNumericMatrix(CAMERA_H,1,mxINT16_CLASS,mxREAL); plhs[6]=mxCreateNumericMatrix(CAM_MAX_LENGTH_CM+1,1,mxINT16_CLASS,mxREAL); bound=mxGetPr(plhs[0]); for(H=0;H<CAMERA_H;H++) { bound[H]=HBoundL[H]; } bound=mxGetPr(plhs[1]); for(H=0;H<CAMERA_H;H++) { bound[H]=HBoundR[H]; } bound=mxGetPr(plhs[2]); for(H=0;H<CAMERA_H;H++) { bound[H]=HBoundM_F[H]; } dir=mxGetPr(plhs[3]); dir[0]=gDir_Near; dir[1]=gDir_Mid; dir[2]=gDir_Far; imOut=mxGetPr(plhs[4]); for(H=0;H<CAMERA_H;H++) { for(W=0;W<CAMERA_W;W++) { imOut[H*CAMERA_W+W]=Image_Data[H][W]; } } bound=mxGetPr(plhs[5]); for(H=0;H<CAMERA_H;H++) { bound[H]=HBoundM_F[H]; } bound=mxGetPr(plhs[6]); for(H=0;H<CAM_MAX_LENGTH_CM;H++) { bound[H]=HBoundM_REAL[H]; } }
matlab代码调用接口函数的代码如下:
clc; clear mex mex -I"../ControlLib/Inc" ..., imCar.c ..., imProc.c ..., imCom.c ..., ../ControlLib/ControlParam.c CarSpeed=200;%单位为cm/s CAMERA_W=160; CAMERA_H=120; for i=1:127 try imfilename=strcat('.Image_txtImag',int2str(i),'.txt');%输入图片 svfilename=strcat('.Image_txtsolveImag',int2str(i),'.bmp');%输出图片 %img=uint8(not(imread(imfilename))*255)';%加载BMP格式图片 img=uint8(load(imfilename))'; %加载txt文本格式图片 [W H]=size(img); if W ~=CAMERA_W && H~= CAMERA_H continue end [L R M dir imOut M_F M_Real]=imCar(img,CarSpeed); imshow(imOut) hold on plot(1:1:CAMERA_H,[L R M],'-r') saveas(gcf,svfilename) close all clear mex catch e e continue end end
imCar一共返回7个变量,分别代表的含义是:
L:左边界
M:中线
R:右边界
dir:[gDir_Near gDir_Mid gDir_Far]
imOut:输入图像重新返回
M_F:中线滤波后的结果
M_Real:中线滤波后,映射到实际距离
这里要说一下,由于imProc用到了ControParam模块的配置参数,来实现方向偏差的计算,所以mex的命令如下:
mex -I"../ControlLib/Inc" ...,%包含ControlParam.h imCar.c ..., imProc.c ..., imCom.c ..., ../ControlLib/ControlParam.c%编译ControlParam.c文件
将matlab的工作目录设置为Graphic,然后运行Compile.m,默认选择的是txt文本图像(Image_txt文件夹),1分钟之后,127张图像就全部处理结束啦(在Image_txt下的solve文件下),速度是不是很快呀,哈哈哈,如图10所示。然后你就可以针对不同的路况,去优化算法,立刻就可以在Matlab上验证,知道所有的路况全部验证通过之后,再把代码烧到单片机里,进行真实赛道测试。
图10.处理结果
这里要提一下,Graphic下目前有两个保存图像的文件夹,分别为Image__txt_和Image_bmp_,_Image_Txt是我们用串口再赛道上每隔10cm采集的部分图像,Image_bmp是山外自带的bmp格式图像。大家可以根据自己情况自由选择图片格式。
如果要处理Image_bmp文件夹下的图像请将compile文件修改为如下:
clc; clear mex mex -I"../ControlLib/Inc" ..., imCar.c ..., imProc.c ..., imCom.c ..., ../ControlLib/ControlParam.c CarSpeed=200;%单位为cm/s CAMERA_W=160; CAMERA_H=120; for i=1:1000 try imfilename=strcat('.Image_bmpfire',int2str(i),'.bmp');%输入图片 svfilename=strcat('.Image_bmpsolvefire',int2str(i),'.bmp');%输出图片 img=uint8(not(imread(imfilename))*255)';%加载BMP格式图片 %img=uint8(load(imfilename))'; %加载txt文本格式图片 [W H]=size(img); if W ~=CAMERA_W && H~= CAMERA_H continue end [L R M dir imOut M_F M_Real]=imCar(img,CarSpeed); imshow(imOut) hold on plot(1:1:CAMERA_H,[L R M],'-r') saveas(gcf,svfilename) close all clear mex catch e e continue end end
这一小节,中间略掉了很多细节但是行文依然比较长,希望能够帮助到大家。
相关代码已经上传到Github,如果对你有帮助的话,可以点个赞支持一下在下。
