1.转速PID控制
关于PID控制器的解释可以看看知乎的这篇回答https://www.zhihu.com/question/23088613
PID控制器应该怎么设计,各种玩家各种玩法,
土鳖玩法:不停地试凑PID参数,改一次,烧一次程序,然后实际测试,跟着感觉走,老铁
折中玩法:先搞到系统模型,然后Simulink搭建仿真环境,在仿真里试凑,试得差不多了,再放到实际环境进行真实测试
高级玩法:硬件在环或者直接MBD设计(基于模型的设计,频域和时域都有不错的玩法)
下面就用智能车的转速PID控制器举例,来跟大家说一下PID到底怎么玩,这里采用的是折中玩法,首先是测得被控对象的模型,被控对象输入控制量是PWM,输出是车速,那系统模型就是一个PWM占空比与到车速之间的关系,如果要推公式的话,那电压电流,转矩,摩擦系数,叽里呱啦一大堆,有没有什么简单易行的方法呢??废话,当然有呀,我们要得到系统的模型,无非是想知道给这个系统输入什么,它会输出什么反应。我们可以给系统加不同的激励输入,然后测输出反应,根据输入输出反应,就能反推出系统模型呀。
这里我们车的加速和减速性能,所以我们选择加阶跃输入,就是突然给车加一个电压,看车速怎么变化。具体玩法:
做一条长约10-20m的长直赛道,土豪可以再长点
智能车方向控制要有,保证车沿长直赛道行驶
代码设定PWM占空比25%,也就是250(不要太大或者太小),固定不变开环控制,不加入任何速度控制
系统上电,车开始加速行驶,直到速度稳定
从系统上电开始,每隔一个时间在Log里记录一下当前速度(可以选定10ms间隔)
全部跑完之后,将Log记录的数据导出到电脑里,matlab开始画图建模
这里就用到了测试Log模块,会在ch6会详细解释。由于轮胎表面处理对摩擦系数影响比较大,建议测试前适当处理,尽量模拟真实赛况下的轮胎。

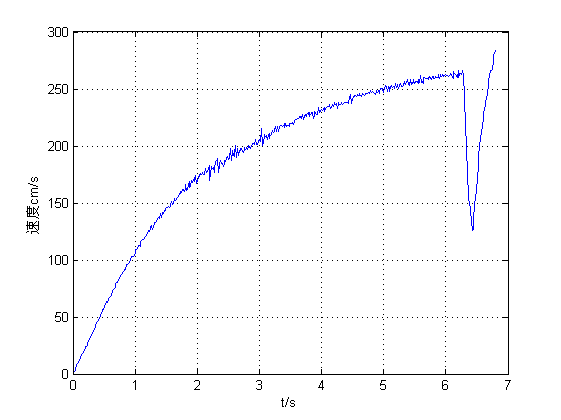

测试结束后,我们会在Matlab中画出这样一张车速随时间变化,如图1所示,最后凹下去一大坑又飚起来,是因为车走到终点被抓住速度降了,拿起来空转速度又飚起来了。
图1.车速开环阶跃响应测试图
根据这张阶跃响应测试图,我们就可以用1阶或者2阶模型去做建模,传递函数形式:
在这里选的二阶模型建模,Wn=1.5rad/s,zeta=1.6,最终拟合出来的系统模型是:

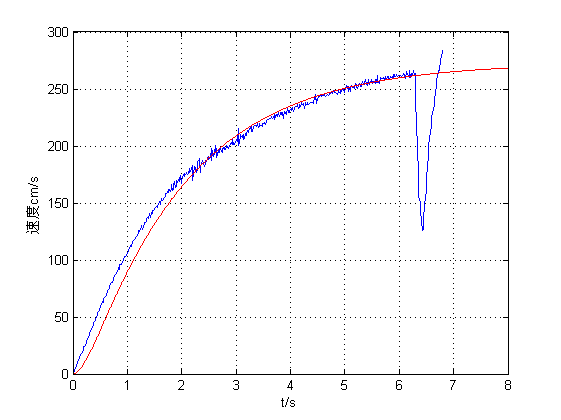

在Simulink搭建模型,同样加阶跃响应,可以测试得到实测图与仿真模型的对比结果,如图2所示。
图2.建模测试对比图(蓝色实测,红色建模)

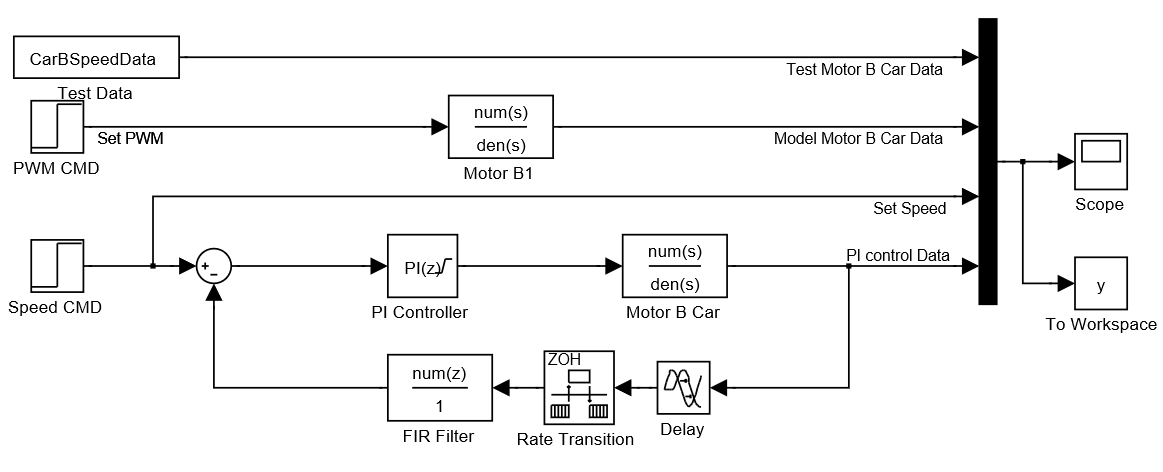

下一步就是搭建PID控制模块,我们直接来上Simulink仿真模型图,如图3所示,PI控制器的控制效果图如图4所示。
Test Motor B Car Data:实地测试的B车车速数据
Model Motor B Car Data:仿真建模的模型阶跃输出
PI Control Data:PI控制器的输出
Set PWM:测试设定PWM值(量程-1000至1000)
Set Speed:设定速度数据(单位为cm/s)
图3.控制模型图
这里要简单说一下,在反馈回路加了三个部件,一个是Delay环节,因为我们10ms测一次速度,延时一半5ms,RateTransition ZOH是采样率转换,因为前后两级采样率不一致,必须加一个零阶保持器,FIR Filter是均值滤波器,4阶,把车速的高频抖动滤除掉再进控制器。

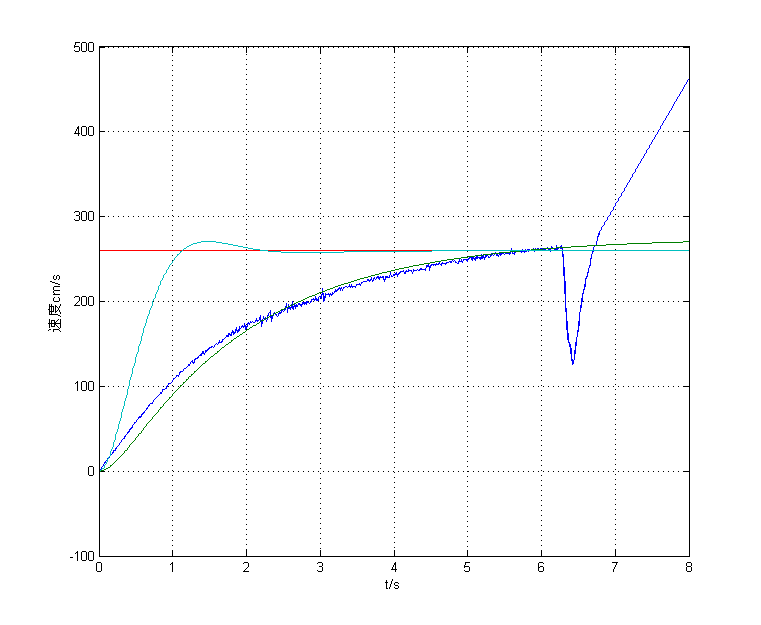

图4.PI控制效果图(浅绿色线就是控制效果图,阶跃响应的上升时间从4s降到0.8s左右,效果还可以)
下面重点介绍一下PI Controller,之所以没有加D微分,因为实测速度抖动太厉害,再加微分不抖死呀,目前PI用着就不错。PI的控制模型用的是:
离散化后的差分方程(采用欧拉前向差分)是:

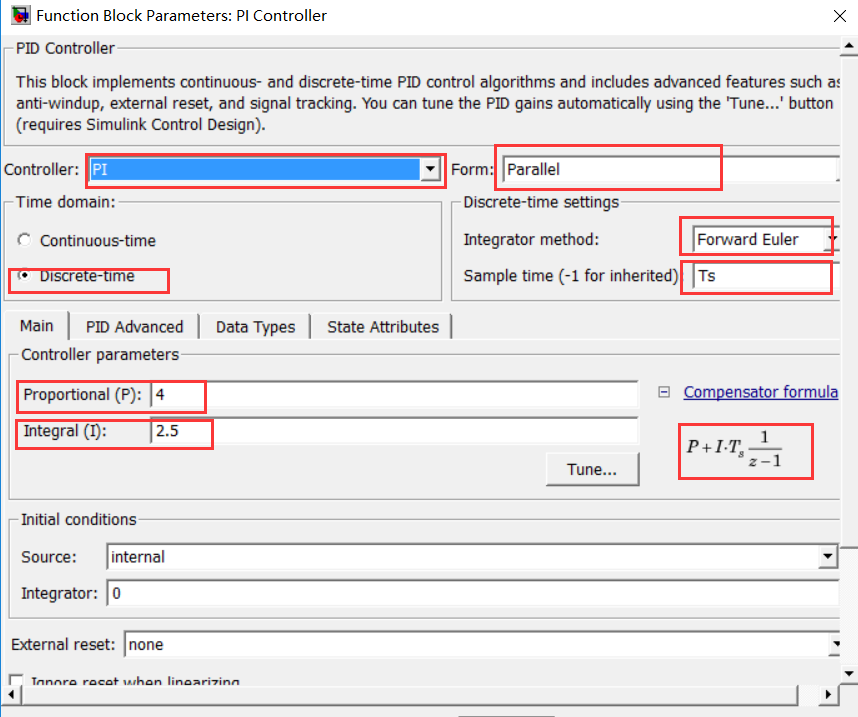

对应到Simulink的PI Controller模块设置,下面图5中的几处设置,务必要注意:
Controller:选择PI
Form:选择Parallel,并型模式
Time domain:Discrete-time离散时间域,因为我们是要仿真10ms控制一次
Integrator method:积分的差分方法,前向欧拉
Sample time:采样时间Ts=10ms
Proportional(P):比例系数=4
Integral(I):积分系数=2.5
Compensator formula:模块公式与我们上面的差分公式一模一样,Kp=P,Ki=I
图5.PI Controller设置
下面我们就看看代码吧:
//EIT_PID.h接口文件 typedef struct _PID { /*In*/ int32 spVal; int32 spValRamp; int32 spUpRate; int32 spDnRate; int32 fbValFilterLast; int32 fbValFilter; int32 fbValFilterDiff; int32 fbVal_k0; int32 fbVal_k1; int32 fbVal_k2; int32 fbVal_k3; /*Out*/ int32 outVal; /*Var*/ int32 err; int32 P; float I; int32 D; /*Param*/ int32 MAX_Val; int32 MIN_Val; float Kp; float Ki; float Kd; }PID; typedef PID* PID_t; extern void PID_InitFbVal(PID_t tPID,int32 fbVal); extern void PID_SetFbVal(PID_t tPID,int32 fbVal); extern void PID_Run_STD(PID_t tPID); extern void PID_Run_PID(PID_t tPID); //EIT_PID.c模块代码文件 void PID_SetFbVal(PID_t tPID,int32 fbVal) { tPID->fbVal_k3 =tPID->fbVal_k2; tPID->fbVal_k2 =tPID->fbVal_k1; tPID->fbVal_k1 =tPID->fbVal_k0; tPID->fbVal_k0 =fbVal; tPID->fbValFilterLast=tPID->fbValFilter; tPID->fbValFilter =(fbVal+tPID->fbVal_k1+tPID->fbVal_k2+tPID->fbVal_k3)/4;//FIR滤波器 tPID->fbValFilterDiff=tPID->fbValFilter-tPID->fbValFilterLast; } //采用只对反馈值进行微分的PID控制器,本文采用的这种方法,将Kd设置为0,去掉微分 void PID_Run_PID(PID_t tPID) { int32 err; //指令加了Ramp平滑处理 if(tPID->spVal-tPID->spValRamp > tPID->spUpRate) tPID->spValRamp+= tPID->spUpRate; if(tPID->spVal-tPID->spValRamp < tPID->spDnRate) tPID->spValRamp+= tPID->spDnRate; //计算error偏差 err=tPID->spValRamp-tPID->fbValFilter; tPID->err = err; tPID->P = (int32)(tPID->Kp*err);//比例计算 tPID->D = (int32)(tPID->Kd*tPID->fbValFilterDiff);//微分计算 tPID->outVal = tPID->P + (int32)(tPID->I)+tPID->D;//控制量计算 tPID->outVal = PID_MaxMin(tPID,tPID->outVal); tPID->I = (int32)(tPID->I + tPID->Ki*err); //前向差分计算积分 tPID->I = PID_MaxMinFloat(tPID,tPID->I); } //标准PID控制器 void PID_Run_STD(PID_t tPID) { int32 err; if(tPID->spVal-tPID->spValRamp > tPID->spUpRate) tPID->spValRamp+= tPID->spUpRate; if(tPID->spVal-tPID->spValRamp < tPID->spDnRate) tPID->spValRamp+= tPID->spDnRate; err=tPID->spValRamp-tPID->fbValFilter; tPID->err = err; tPID->P = (int32)(tPID->Kp*err); tPID->D = (int32)(tPID->Kd*(tPID->fbVal_k0-tPID->fbVal_k1)); tPID->outVal = (int32)(tPID->P + tPID->I+tPID->D); tPID->outVal = PID_MaxMin(tPID,tPID->outVal); tPID->I = (int32)(tPID->I + tPID->Ki*err); tPID->I = PID_MaxMinFloat(tPID,tPID->I); } Controlparam设置 /*B car just one Motor-Right Motor*/ gParam.MotorR_PID_KP=4.0; gParam.MotorR_PID_KI=2.5; gParam.MotorR_PID_KD=0.0; gParam.MotorR_PID_Ts=MOTOR_PID_TS; /*Unit: s */ gParam.MOtroR_PID_UpRate = 1000;/*指令最大m/s^2*/ gParam.MOtroR_PID_DnRate = -2000;/*指令最大m/s^2*/
整个速度控制的Simulink模型和C代码已经上传到github。
2.转向PD控制器

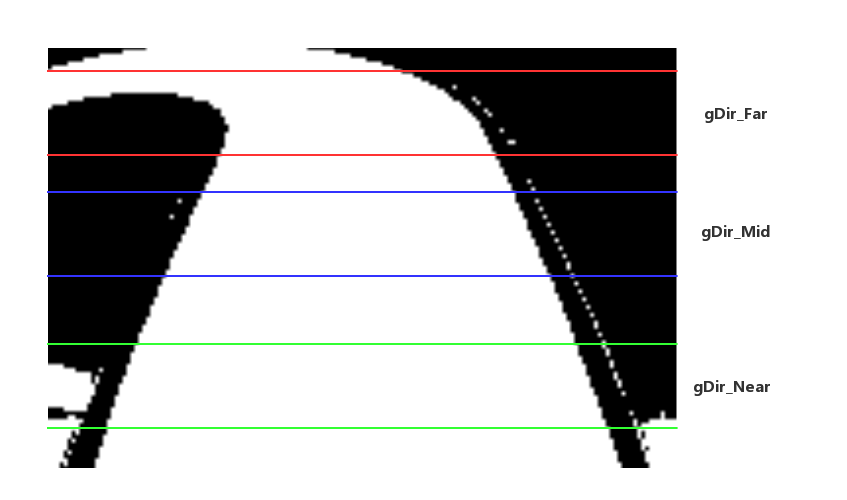

没有用什么高大上的算法,就是用最基本的,好使够用。之前在ch4节中,我们通过对赛道图像处理得到了3个gDir的偏差值,分别为gDir_Near,_gDir_Mid和gDir_Far,大概含义如图6所示。分别选择不同远近区域的中线偏差做平均得到。
gDir_Far:用于识别入弯和出弯,因为Far距离远,可以入弯提前减速
gDir_Mid:用于方向PD跟踪控制
gDir_Near:暂时未使用
图6.三个gDir的计算区域
整体控制,就将所有赛道路况就分为2种,一种就是直道,另一种就是弯道,根据gDir_Far以及它的变化率进行识别,具体代码如下:
//gDir的滤波处理,这个必须做,因为图像识别算法没处理好的话,很容易出现突变,再一微分,那分分钟搞死 void gDir_Filter(void) { static int MidDir[5]; static int FarDir[15]; //gDir_Mid滤波 MidDir[4]=MidDir[3]; MidDir[3]=MidDir[2]; MidDir[2]=MidDir[1]; MidDir[1]=MidDir[0]; MidDir[0]=gDir_Mid; gDir_MidFilterLast=gDir_MidFilter; gDir_MidFilter=(MidDir[0]+MidDir[1]+MidDir[2]+MidDir[3]+MidDir[4])/5; gDir_MidFilterDiff=gDir_MidFilter-gDir_MidFilterLast; //gDir_Far滤波 FarDir[9]=FarDir[8]; FarDir[8]=FarDir[7]; FarDir[7]=FarDir[6]; FarDir[6]=FarDir[5]; FarDir[5]=FarDir[4]; FarDir[4]=FarDir[3]; FarDir[3]=FarDir[2]; FarDir[2]=FarDir[1]; FarDir[1]=FarDir[0]; FarDir[0]=gDir_Far; //普通滤波5次加权 gDir_FarFilterLast=gDir_FarFilter; gDir_FarFilter=(FarDir[0]+FarDir[1]+FarDir[2]+FarDir[3]+FarDir[4])/5; gDir_FarFilterDiff=gDir_FarFilter-gDir_FarFilterLast; //慢速滤波5次加权,更慢也更平滑 gDir_FarFilterSlowLast=gDir_FarFilterSlow; gDir_FarFilterSlow=gDir_FarFilter/2+(FarDir[9]+FarDir[8]+FarDir[7]+FarDir[6]+FarDir[5])/10; gDir_FarFilterSlowDiff=gDir_FarFilterSlow-gDir_FarFilterSlowLast; //入弯和出弯识别 switch(gVar.InAngle) { case 0: //长直道,如果gDir_far大于某正阀值,并且还在增加,那就是右入弯 if(gDir_FarFilterDiff>0 && gDir_FarFilter>gParam.InAngle_FarDir ) gVar.InAngle=1; //长直道,如果gDir_far小于某负阀值,并且还在减小,那就是左入弯 if(gDir_FarFilterDiff<0 && gDir_FarFilter<-gParam.InAngle_FarDir) gVar.InAngle=1; if(gVar.InAngle == 1) MotorR_PID.I = MotorR_PID.I/3; break; case 1: //出弯,可以根据入弯类推 if(gDir_FarFilterDiff<0 && gDir_FarFilter<gParam.OutAngle_FarDir && gDir_FarFilter>0) gVar.InAngle=0; if(gDir_FarFilterDiff>0 && gDir_FarFilter>-gParam.OutAngle_FarDir && gDir_FarFilter<0) gVar.InAngle=0; if(gVar.InAngle == 0) MotorR_PID.I = MotorR_PID.I*3; break; } }
根据gDir_Far识别出直道和弯道的标志位InAngle,然后根据这个标志来确定车速和方向PD控制参数:
车速指令:直道一个速度,弯道一个速度,就两个速度设置参数,简单直接有效
转向控制:直道一套PD控制参数,弯道一套PD控制参数,一样简单直接
首先我们看车速指令代码,就两个参数设置gParam.MinSpeed和gParam.MaxSpeed:
void GetSetPointMaxSpeed(void) { int MidSpeed; if( gVar.InAngle) { MidSpeed = gParam.MinSpeed;//是不是太简单直接了 } else { MidSpeed =gParam.MaxSpeed; } spSpeedL = CarSpeed2LSpeed(MidSpeed,angle);//考虑到转弯半径问题,左右轮速度和车速必须折算一下 spSpeedR = CarSpeed2RSpeed(MidSpeed,angle); //MotorLPID_SetSpeed(spSpeedL); MotorRPID_SetSpeed(spSpeedR); }
然后我们转向控制代码,死区控制必须加,否则长直道容易抖,具体大小要实验测试,直道和弯道两套控制参数很有必要,弯道Kp大点更有助于转弯,直道Kp小点,行驶会更平滑:
void SteerDirControl(void) { int MidDir; MidDir=gDir_Mid; //必须加入死区,大大减少直道抖动 if(int_abs(MidDir)>=gParam.DIR_Dead) { if(MidDir>0) MidDir-=gParam.DIR_Dead; else MidDir+=gParam.DIR_Dead; } else { MidDir=0; } //直道和弯道两套控制参数,其中微分参数一致,比例参数是两个参数设置值 if(gVar.InAngle) angle =(int32)((float)(MidDir)*gParam.DIR_KpInAngle+ (float)(gDir_MidFilterDiff)*gParam.DIR_Kd); else angle =(int32)((float)(MidDir)*gParam.DIR_Kp+ (float)(gDir_MidFilterDiff)*gParam.DIR_Kd); //角度限幅操作,防止舵机转角过大,转弯卡死 if (angle >gParam.AngleMax) angle =gParam.AngleMax; else if (angle <-gParam.AngleMax) angle =-gParam.AngleMax; //角度变化率限幅操作,指令必须能够有效执行,不能乱下指令 angle=int_delta_Limit(angle,angleLast, gParam.AngleDeltaMax); angleLast=angle; //输出给舵机 Steer_Run(gParam.SteerMid,angle*gParam.SteerDeltaMax/gParam.AngleMax);//新车需要加负号 }

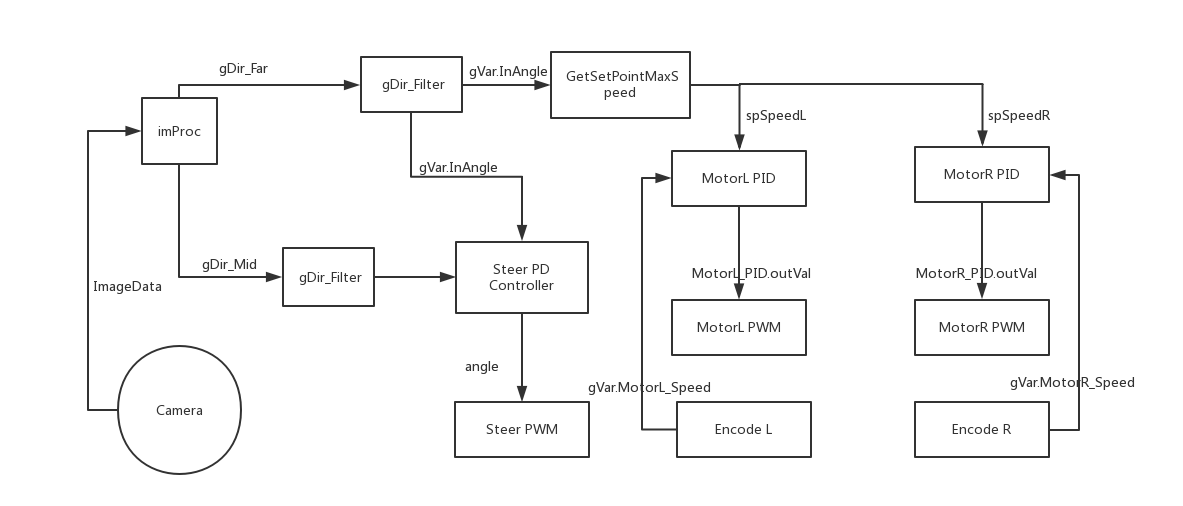

整体的控制思路如图7所示,没有什么过于复杂的地方,都是简单不能再简单的最小系统实现,基本的PID控制配合滤波器,简单的找中线处理,配合上Matlab/Simulink后,工作效率会大大提高。
